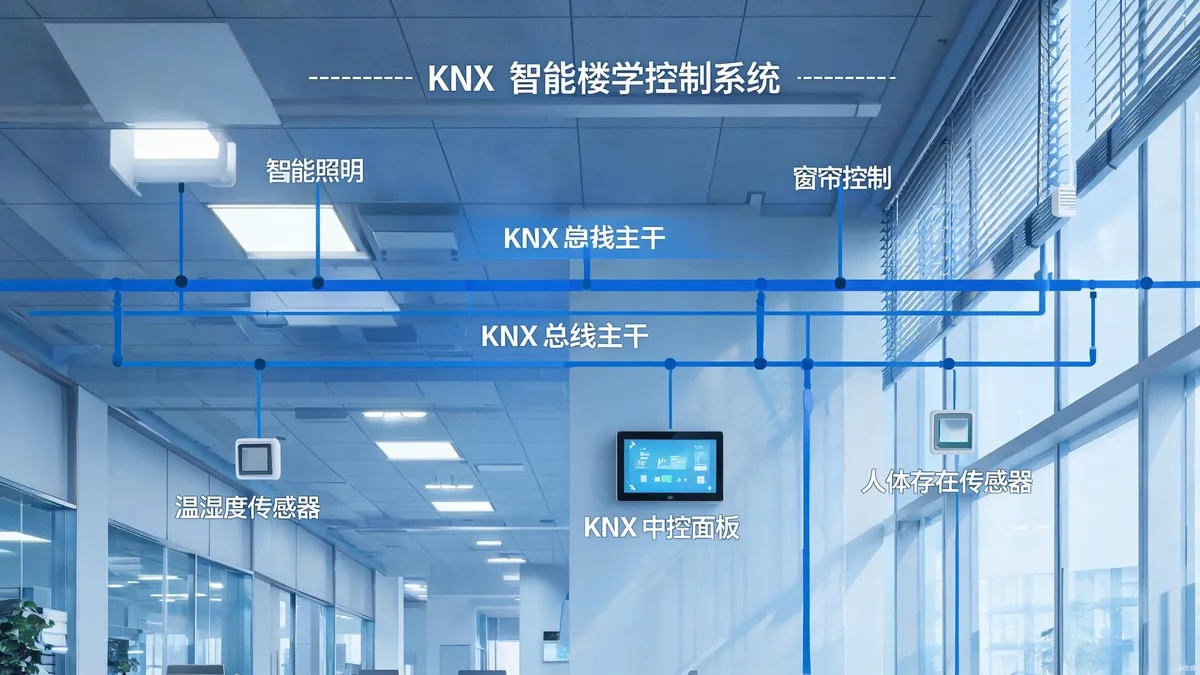

从走进 KNX 开始

如果你接过智能楼宇项目，大概率绕不开 KNX。这套1999年由欧洲三大总线协议（EIB、BatiBus、EHS）整合而来的开放标准，如今已是 ISO/IEC 14543 国际标准、中国国家标准 GB/T 34135，覆盖全球一百多个国家和地区。从住宅照明到机场航站楼，从高校教室到酒店客房，KNX 的部署量逐年增长。

这篇文章面向的读者是：正在做第一个 KNX 项目的弱电工程师、准备在校园或办公楼里上智能控制的甲方技术负责人，以及想了解这套总线到底怎么落地的人。不讲玄乎的概念，只讲协议原理、硬件选型、施工规范、调试踩坑和实用技巧。

KNX 协议的核心：总线、拓扑与通信

总线结构

KNX 的物理层有多种介质：双绞线（TP）、电力线（PL）、射频（RF）和以太网（IP）。实际项目中，TP 双绞线占了九成以上的份额。KNX TP 总线使用 2×2×0.8mm 的专用屏蔽双绞线，红黑两芯用于供电和通信（红正黑负），黄白两芯作为辅助电源备用，只在接 IP 网关、温控面板或触摸屏等需要额外供电的设备时才会用到。总线电压为 24V DC，设备之间通过差分信号传输数据，波特率 9600bps——这个速率看起来不高，但楼宇控制的数据量本身很小，开关状态、亮度值、温度读数，每条报文几十个字节，完全够用。

拓扑约束

KNX 对布线距离有明确的限制。单条支线内，总线电源到最远端设备的距离不得超过 350 米，这意味着任意两个设备之间的最大距离是 700 米。一条支线的总线总长度不超过 1000 米。支线之间的连接通过线路耦合器或干线耦合器实现，系统最多支持 15 条支线组成一个区域，15 个区域再组成一个完整的 KNX 系统，理论可容纳超过 6 万个设备。

布线拓扑灵活，支持总线型、星型、树型以及混合型，但有一条铁律：不能形成闭环。环路会导致总线信号反射和通信故障，调试阶段排查起来很费时间。

通信机制

KNX 采用 CSMA/CA 载波侦听多路访问/冲突避免机制，类似以太网但更轻量。每个设备都有唯一的物理地址（如 1.1.1），同时可以绑定多个组地址（如 1/1/1）。组地址是 KNX 场景联动的核心：一个传感器把数据发到某个组地址，所有订阅了这个组地址的执行器都会收到消息并做出响应。这种发布/订阅模型让系统高度解耦，增减设备不需要改动其他设备的配置。

系统硬件：从传感器到执行器

一套典型的 KNX 系统包含以下几类硬件：

总线电源：把 220V AC 转换为 24V DC 给总线供电。选型时注意容量，每条支线的总负载电流不能超过 640mA，所有设备的功耗加总后要留 20% 余量。

传感器：负责采集环境数据，包括人体红外传感器（探测人体活动）、照度传感器（0-20000lux，精度 ±5%）、温湿度传感器、CO₂ 传感器等。传感器一般不直接控制负载，只负责把数据发到总线上。

执行器：负责执行控制命令，是强电侧的设备。常见的有开关执行器（控制照明通断，单通道最大负载 16A）、调光执行器（PWM 调光，0-100% 无闪烁）、百叶窗/窗帘执行器（控制电机正反转）、风机盘管执行器（控制三速风机和阀门）等。执行器安装在配电箱内，采用 DIN 导轨安装。

面板与触摸屏：人机交互界面。面板通过总线获取状态并下发指令，触摸屏可以显示图形化界面，甚至支持多语言切换和场景管理。

IP 网关：把 KNX 总线接入以太网，实现远程监控、系统集成和跨区域组网。很多项目用 IP 网关对接楼宇自控系统（BA）或能源管理平台。

安装与布线：施工决定成败

KNX 系统在施工阶段的规范程度，直接决定后期调试的顺利与否。以下几条是实践下来最关键的。

总线与强电分开

KNX 总线是 24V 低压信号线，虽然可以与强电管线平行敷设，但必须保持间距。如果距离太近，强电的电磁干扰会影响总线通信，导致设备掉线、误触发或下载失败。有条件的话，总线单独配管，不与强电共用一根线管。屏蔽层需要单端可靠接地。

线缆标识

这个细节容易被忽略，但后期调试时它的价值才会体现出来。每根总线线缆的两端都要做标识，注明去向（如”3F-走廊-传感器 1″）。负载控制线也要标注回路号、区域、火零地线。不要相信自己的记忆力，一栋楼几百根线，没有标识，上 ETS 设备对接时只能一根一根去量，效率极低。

接线端子与压线

KNX 总线接驳必须使用专用接线端子（分红 + 黑 -），不能像普通弱电那样直接拧在一起。每个端子最多接入 4 根 0.6-0.8mm 的实心导线。拨线长度约 1cm，过长容易导致裸露部分短路，过短则接触不良。底盒预埋时预留足够的线长，等到设备安装时再裁切到合适长度接入端子。

传感器安装位置

人体红外传感器和照度传感器要避开灯具正下方。如果传感器装在灯的正下方，灯光直射会触发照度误判，导致白天关灯、晚上开灯。传感器应安装在人员活动路径上（走廊、门口），照度传感器装在靠窗位置，这样才能真实反映环境光照。

配电箱布局

KNX 执行器采用 DIN 导轨安装，配电箱内要预留足够空间。导轨层间距建议不小于 160mm，方便走线和散热。总线进线与强电控制线分侧排布，最好上下分侧或左右分侧，避免强弱电交叉干扰。箱体尺寸根据执行器数量和空开数量确定，建议预留 20-30% 的余量给后期扩容。

ETS 调试与避坑指南

ETS（Engineering Tool Software）是 KNX 的官方配置工具，从 ETS5 到 ETS6，功能越来越强，但该踩的坑一个不少。

物理地址分配

每个 KNX 设备上线前必须分配唯一的物理地址。建议按区域和楼层统一规划，比如 1.1.1-1.1.50 留给一楼照明，1.2.1-1.2.30 留给一楼遮阳，一目了然。不要随意分配，后期维护时找不到设备位置会让人崩溃。

组地址规划

组地址是场景联动的基础。推荐三级结构：主/中/子（如 1/1/1）。主组按功能划分（1=照明，2=遮阳，3=暖通），中组按楼层划分，子组按具体回路划分。在 ETS 里提前建好组地址结构，再给设备绑定，比边绑边建要高效得多。

调试踩坑实录

下载后灯光闪烁：这是 ETS6 下载施耐德面板后的常见问题。原因是面板数据库版本与 ETS 项目数据库不匹配。排查方法是先断开总线，在实验台上单独下载面板，确认无误后再接入总线批量下载。

设备不响应：先用万用表测总线端子电压，正常范围是 20-30V DC。如果电压接近 0V（比如 0.5V），说明设备内部电源电路损坏，只能更换。如果电压正常，检查物理地址是否冲突或组地址是否正确绑定。

第三方设备兼容性问题：多品牌 KNX 设备混用时，容易出现下载超时或通信异常。排查方法：断开第三方设备所在支线，分段测试，定位干扰源。如果确认是固件兼容性问题，更新固件或加装总线隔离器可以解决。

总线电压正常但部分设备掉线：检查设备距离总线电源是否超过 350 米，如果距离太长，需要增加总线电源或加装线路耦合器。另外，一条支线总长度超过 1000 米也会导致信号衰减，需要重新规划拓扑。

实用技巧：少走弯路的经验

1. 布线阶段做好标识：前面说了，但值得再说一遍。你用 ETS 扫描设备时，唯一能帮你快速定位设备的依据就是物理地址和线缆标识。标识做好了，调试工期能缩短 30%。

2. 配电箱预留余量：项目交付后，甲方大概率会提出新增需求。预留 20-30% 的执行器空位和总线电源余量，后期扩容时不用重新布线，成本低很多。

3. 传感器点位与灯具点位联调：传感器位置要结合灯具布局一起设计，而不是分开出图。传感器装在灯具正下方是新手最常见的问题，没有之一。

4. 场景逻辑先画图再编程：场景联动（如”离家模式”关闭所有灯、窗帘、空调）在 ETS 里配置并不复杂，但逻辑关系最好先在纸上画清楚。条件与动作之间的依赖关系理清后再到 ETS 里建组地址和写逻辑，避免反复修改。

5. 多品牌混用时提前验证兼容性：KNX 是开放标准，但不同厂商的固件实现存在差异。新项目第一次用某个品牌的产品，建议在实验台上搭建小规模系统验证通信稳定性，再大规模部署。

6. 保存 ETS 项目备份：ETS 项目文件包含所有配置，后期维护全靠它。每次修改后导出 .knxproj 备份，上传到云端或项目文档中。别问为什么——很多项目交付时，施工方已经找不到当初的 ETS 项目文件了。

校园场景：KNX 在高校的应用

KNX 在高校场景中的部署量增长很快，主要集中在教室照明控制、风扇/空调管理和公共区域节能。几个典型场景：

教室照明联动：照度传感器检测到自然光充足时，自动关闭靠窗一排灯具；人体传感器检测到无人时，延时关闭全屋照明。南京林业大学白马校区 3600 亩校园全部采用 KNX 智能照明系统，实现人来灯亮、人走灯灭，同时通过总线系统远程集中管理千亩校园的照明设备。

公共机房节能：广州铁路职业技术学院在公共机房部署 KNX 总线系统，对照明、空调和教学电脑统一管理。通过课表联动和传感器策略，避免无课时设备空转，综合节电率达到 30% 以上。

教学楼风扇与照明联控：春夏季教室风扇空转是常见浪费。KNX 方案通过人体传感器和温度传感器联动，有人且温度达到阈值时自动开启风扇，无人时自动关闭，不需要人工干预。

这些项目有一个共同点：KNX 不依赖中央服务器，每个设备独立工作。即使网络断了，现场总线上的设备照样按预设逻辑运行。这对校园这类需要长期稳定运行的环境来说，是比纯 IP 方案更可靠的选择。

写在最后

KNX 不是一个新技术，但它是目前楼宇自动化领域最成熟、最开放的现场总线标准之一。它的优势不在于单个功能有多炫，而在于系统级的稳定性和互操作性——不同品牌、不同厂商的设备可以在一根总线上协同工作，这在其他协议里并不常见。

施工阶段多做一步（标识、间距、余量），调试阶段就少折腾三天。技术本身不复杂，复杂的是把每个细节都做到位。如果你正在做第一个 KNX 项目，希望这篇文章能帮你少踩几个坑。
